KABEL PATCH UTP kat. 6, 500m drát SOLARIX šedý eca

Instalační kabel kategorie 6 je vysoce kvalitní čtyřpárový kabel s PVC pláštěm a třídou reakce na oheň Eca určený pro horizontální rozvody strukturované kabeláže, který bez problémů splňuje a rovněž převyšuje požadavky specifikované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu vedení Class E, včetně všech nejnovějších dodatků. Vodiče jsou vyrobeny z měděného drátu o velikosti AWG 23. Jednotlivé páry jsou odděleny plastovým křížem.

ZÁKLADNÍ SPECIFIKACE

Kategorie: cat.6

Materiál: měď

Typ pláště: PVC

Délka: 500 m

KABEL PATCH UTP kat. 5e, 305m drát BELDEN 1583ENH šedý (grey) LSOH +metráž

Number of Pairs 4.0
Total Number of Conductors 8
AWG 24
Stranding Solid
Conductor Material BC - Bare Copper
Insulation Material PO - Polyolefin
Outer Shield Material Unshielded
Outer Jacket Material LSNH - Low Smoke Non-Halogen
Overall Nominal Diameter 4.953 mm
Operating Temperature Range -20°C To +80°C
Bulk Cable Weight 35.717 Kg/Km
Max. Recommended Pulling Tension 182.376 N
Min. Bend Radius (Install) 5.715 cm
Nom. Mutual Capacitance @ 1 KHz 49.215 pF/m
Maximum Capacitance Unbalance (pF/100 m) 330 pF/100 m
Maximum Delay (ns/100 m) 510 @ 100MHz ns/100 m
Maximum Delay Skew (ns/100m) 45 ns/100 m
Maximum Conductor DC Resistance @ 20 Deg. C 9.38 Ohm/100 m

KABEL PATCH FTP kat. 6, 500m , drát SOLARIX stíněný LSOH

Solarix síťový kabel FTP cat.6, 500 m
Kvalitní stíněný FTP kabel Solarix produktové řady cat.6 určený pro horizontální rozvody.

ZÁKLADNÍ SPECIFIKACE

Kategorie: cat.6
Materiál: měď
Typ pláště: LS0H
Délka: 500 m

KABEL PATCH FTP kat. 5e, 500m , drát SOLARIX stíněný LSOH

Instalační kabel Solarix s označením SXKD-5E-FTP-LSOH je spolehlivý stíněný kabel kategorie 5E, který je určený pro provoz ethernetových protokolů, včetně 2.5GBASE-T a 5GBASE-T*. Konstrukce kabelu je F/UTP, typ pláště LSOH s třídou reakce na oheň Dca-s1,d2,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97 %. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Odkazy" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován u nezávislé laboratoře FORCE TECHNOLOGY v systému posuzování vlastností AVCP 3. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-FTP-LSOH značen metráží po 1 m v rozsahu od 0 do 500 m. Kabel je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Technické parametry

Kategorie: CAT5E
Podporované protokoly: 2.5/5GBASE-T a nižší
Stínění: fólie kolem všech 4 párů
Šířka pásma: 100 MHz
Typ a velikost vodiče: měděný drát 0,50 mm ± 0,005 mm
Izolace a průměr vodiče s izolací: HDPE 1,0 mm
Třída reakce na oheň; typ pláště: Dca-s1,d2,a1; LSOH
Barva pláště: fialová RAL 4005
Průměr kabelu: 6,2 mm
Váha: 40 kg/km
NVP: 68 %
Propagation delay: 535 ns/100 m
Delay skew: nižší než 45 ns/100 m
Skladovací teplota: -20 °C až 60 °C
Provozní teplota: -20 °C až 60 °C
Teplota při instalaci: 0 °C až 50 °C
Balení: 500 m, dřevěná cívka
Rozměry balení (průměr x výška): 370 mm x 320 mm
Počet balení na paletě: 36 cívek (velká paleta), 27 cívek (malá paleta)

KABEL PATCH UTP kat. 6, 500m , drát SOLARIX stíněný LSOH, LSOHFR B2ca s1a d1 a1 500m / cívka oranžový

Instalační kabely Solarix s třídou reakce na oheň B2ca s1 d1 a1 a LSOHFR pláštěm splňují standardy:

A) Kyselost plynů vznikajících při hoření
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity

B) Hustota kouře
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky

C) Nehořlavost/šíření plamene kabelu s jednou izolací
IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen

D) Nařízení č. 305/2011 (tzv. CPR)
ČSN EN 50575:2014 vč. dodatku A1:2016: Silové, řídicí a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.



Kategorie:
CAT6
Podporované protokoly:
2.5/5GBASE-T a nižší
Stínění:
ne
Šířka pásma:
250 MHz
Typ a velikost vodiče:
měděný drát 0, 55 mm ± 0, 005 mm
Izolace a průměr vodiče s izolací:
HDPE 0, 98 mm
Třída reakce na oheň, typ pláště:
B2ca s1 d1 a1, LSOHFR
Barva pláště:
oranžová RAL 2003
Průměr kabelu:
6, 6 mm
Váha:
53, 9 kg/km
NVP:
69 %
Propagation delay:
535 ns/100 m
Delay skew:
?45 ns/100 m
Skladovací teplota:
-20 °C až 60 °C
Provozní teplota:
-20 °C až 60 °C
Teplota při instalaci:
0 °C až 50 °C
Balení:
500 m, dřevěná cívka
Rozměry balení (průměr x výška):
370 mm x 320 mm
Počet balení na paletě:
36 cívek (velká paleta), 27 cívek (malá paleta)

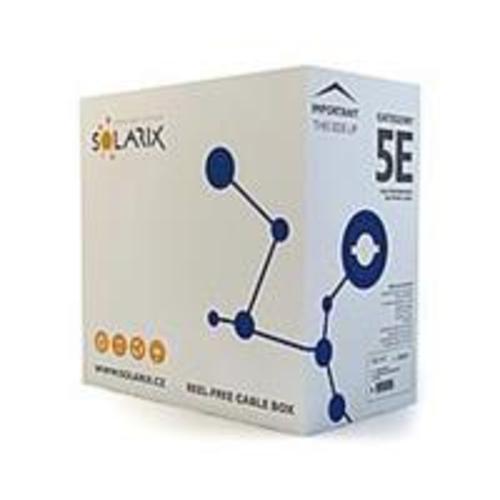

KABEL PATCH UTP kat. 5e, 500m drát SOLARIX šedý

Instalační kabel Solarix s označením SXKD-5E-UTP-PVC je spolehlivý nestíněný kabel kategorie 5E, který je určený pro provoz ethernetových protokolů, včetně 2.5GBASE-T a 5GBASE-T*. Konstrukce kabelu je U/UTP, typ pláště PVC s třídou reakce na oheň Eca. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97 %. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. V případě CPR (nařízení EU č. 305/2011) je kabel testován u nezávislé laboratoře FORCE TECHNOLOGY v systému posuzování vlastností AVCP 3. Stejně jako ostatní kabely Solarix, je i kabel SXKD-5E-UTP-PVC značen metráží po 1 m v rozsahu od 0 do 500 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Technické parametry

Kategorie: CAT5E
Podporované protokoly: 2.5/5GBASE-T a nižší
Stínění: ne
Šířka pásma: 100 MHz
Typ a velikost vodiče: měděný drát 0,50 mm ± 0,005 mm
Izolace a průměr vodiče s izolací: HDPE 0,88 mm
Třída reakce na oheň; typ pláště: Eca; PVC
Barva pláště: šedá RAL 7035
Průměr kabelu: 5,0 mm
Váha: 29,2 kg/km
NVP: 68 %
Propagation delay: 535 ns/100 m
Delay skew: nižší než 45 ns/100 m
Skladovací teplota: -20 °C až 60 °C
Provozní teplota: -20 °C až 60 °C
Teplota při instalaci: 0 °C až 50 °C
Balení: 500 m, třívrstvý kartónový box
Rozměry balení (výška x hloubka x šířka): 420 mm x 420 mm x 215 mm
Počet balení na paletě: 30 boxů (velká paleta), 24 boxů (malá paleta)

KABEL PATCH FTP kat. 5e, 305m , drát SOLARIX PE VENKOVNÍ

Solarix síťový kabel FTP cat.5e, 305 m
Instalační kabel (tzv. kabel drát) s označením SXKD-5E-FTP-PE je venkovní stíněný kabel CAT5E s polyethylenovým pláštěm, který poskytuje zvýšenou odolnost proti nepřízni počasí a má dlouhou životnost i v náročných podmínkách. Venkovní kabel Solarix bez problémů splňuje a rovněž převyšuje požadavky definované v mezinárodních standardech TIA/EIA 568, EN 50173 a ISO 11801 pro CAT5E. Je tedy vhodný i pro provoz těch nejnáročnějších protokolů určených pro strukturovanou kabeláž (např. Gigabit Ethernet). Plášť venkovního kabelu Solarix má černou barvu, jeho teplotní odolnost se pohybuje v rozmezí od -20 do 70°C. Dodávané balení je 305 m v kartónovém boxu.

ZÁKLADNÍ SPECIFIKACE

Kategorie: cat.5e

Materiál: měď

Typ pláště: PE

Délka: 305 m

KABEL PATCH FTP kat. 5e, 305m , drát SOLARIX stíněný LSOH

Kategorie: CAT5E
Nejvyšší podporovaný protokol: 1000BaseT
Stínění: fólie kolem všech 4 párů
Šířka pásma: 100 MHz
Dostupná šířka pásma: ano
Vodič: měděný drát 0, 505 mm AWG 24
Typ a průměr vodiče:: polyethylen 1,0 mm
Typ a průměr izolace: plášť LSOH
Průměr kabelu: 6,2 mm
Hmotnost: 39 kg / km
NVP: 68 %
Propagation delay: 535 ns / 100 m
Skladovací teplota: -20°C až 60°C
Provozní teplota: -20°C až 60°C
Teplota při instalaci: 0°C až 50°C

KABEL PATCH UTP kat. 5E, 305m drát SOLARIX fialový lsoh

S

KABEL PATCH UTP kat. 5e, 305m , drát SOLARIX PE VENKOVNÍ

Solarix instalační kabel
Tento instalační kabel je venkovní gelový nestíněný kabel CAT5E s polyethylenovým pláštěm. Kabel je určen pro náročnější instalace, kde běžný datový kabel s PVC nebo LSOH pláštěm neposkytuje dostatečnou ochranu proti vlivům okolního prostředí. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě.

Určeny pro horizontální rozvody
Instalační kabely Solarix – kategorie 5E jsou určeny pro horizontální rozvody a jsou nabízeny ve stíněné i nestíněné verzi s různým typem pláště - tj. PVC, LSOH nebo UV stabilní PE. Tyto kabely bez problémů splňují požadavky definované v mezinárodních standardech pro kategorii 5E a třídu vedení Class D, včetně všech nejnovějších dodatků.

Vysoce odolné provedení
Stejně jako ostatní kabely Solarix, je i kabel značen metráží po 1 m v rozsahu od 0 do 305 m. Kabel je dodáván ve vysoce odolném třívrstvém leštěném kartónovém boxu (vždy barevně odlišeném podle typu kabelu), na kterém jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů. Při instalaci do země se doporučuje vždy použít HDPE chráničku.

Klíčové vlastnosti
Venkovní gelový nestíněný kabel CAT5E s polyethylenovým pláštěm, 305 metrů, vynikající výkonové parametry, podpora přenosové rychlosti 1 Gbps, vysoká mechanická odolnost kartonového boxu - díky barevnému odlišení jednoduchá orientace mezi kabely.

KABEL PATCH FTP kat. 5e, 305m , drát SOLARIX PE VENKOVNÍ SAMONOSNÝ

Solarix síťový kabel FTP cat.5e, 305 m
Instalační kabel s označením SXKD-5E-FTP-PE-SAM je venkovní samonosný stíněný kabel CAT5E s polyethylenovým pláštěm. Kabel je určen pro venkovní instalace, kde běžný datový kabel s PVC nebo LS0H pláštěm neposkytuje dostatečnou ochranu proti vlivům okolního prostředí. Tento kabel je navíc vybaven i podpůrným ocelovým drátem umísteným v oddělené izolaci, který umožňuje použít tento kabel jako samonosný, a to až na vzdálenost 70m. Společně s ostatními komponenty systému strukturované kabeláže Solarix vytváří řešení, které zaručuje dlouhou životnost, maximální výkon a bezproblémový chod počítačové sítě.

ZÁKLADNÍ SPECIFIKACE

Kategorie: cat.5e

Materiál: měď

Typ pláště: PE

Délka: 305 m

KABEL PATCH FTP kat. 6, 500m , drát SOLARIX stíněný PE VENKOVNÍ

Symbol výrobce SXKD-6-FTP-PE
Název produktu Solarix venkovní instalační kabel CAT6 FTP drát PE 500m/špulka
Výrobce Solarix
Třída produktu Instalační síťový kabel



Typ kabelu SSTP - Screened Shielded Twisted Pair
Kategorie 6
Typ ochrany PE - polyethylen
Délka 500 m
Barva Černá
Druh balení cívka 500m

KABEL PATCH FTP kat. 5e, 305m drát SOLARIX stíněný šedý

Typ kabelu FTP/STP - stíněné kroucené čtyřpárové vedení
Kategorie 5e
Vnitřní průměr vodiče 0,51 mm
Typ ochrany PE - polyethylen
Doplňující informace •AWG 24 solid
•metráž je značena 0-305m
•Nejvyšší podporovaný protokol: 1000BaseT
•Stínění: fólie kolem všech 4 párů
•Šířka pásma: 100 MHz
•Propagation delay: 535 ns/100m
•Delay skew: 20 ns/100m

Délka 305 m
Barva Šedá
Hrubá hmotnost 12 kg
Druh balení krabice 305m

KABEL PATCH UTP kat. 5e, 305m drát SOLARIX šedý

Typ kabelu UTP - nestíněný kroucený čtyřpár
Kategorie 5e
Vnitřní průměr vodiče 0,51 mm
Typ ochrany PVC - polyvinyl chloride
Doplňující informace •AWG 24 solid
•Propagation delay: 535 ns/100m
•Delay skew: 20 ns/100m

Délka 305 m
Barva Šedá
Hrubá hmotnost 11 kg
Druh balení krabice 305m

KABEL PATCH FTP kat. 5e, 305m licna SOLARIX šedý

Solarix síťový kabel FTP cat.5e, 305 m
Kvalitní stíněný FTP kabel Solarix produktové řady cat.5e určený pro horizontální rozvody.

ZÁKLADNÍ SPECIFIKACE

Kategorie: cat.5e
Materiál: měď
Typ pláště: PVC
Délka: 305 m

KABEL PATCH UTP kat. 5e, 305m drát BELDEN 1583E šedý (grey) PVC +metráž

Number of Pairs 4.0
Total Number of Conductors 8
AWG 24
Stranding Solid
Conductor Material BC - Bare Copper
Insulation Material PO - Polyolefin
Outer Shield Material Unshielded
Outer Jacket Material PVC - Polyvinyl Chloride
Overall Nominal Diameter 4.953 mm
Operating Temperature Range -20°C To +75°C
Bulk Cable Weight 43.158 Kg/Km
Max. Recommended Pulling Tension 155.687 N
Min. Bend Radius (Install) 1.27 cm
Nom. Mutual Capacitance @ 1 KHz 49.215 pF/m
Maximum Capacitance Unbalance (pF/100 m) 330 pF/100 m
Maximum Delay (ns/100 m) 538 @ 100MHz ns/100 m
Maximum Delay Skew (ns/100m) 45 ns/100 m
Maximum Conductor DC Resistance @ 20 Deg. C 9.38 Ohm/100 m

KABEL PATCH STP kat. 6, 500m , drát SOLARIX stíněný LSOH, LSOHFR B2ca s1a d1 a1 500m / cívka oranžový

Instalační kabel Solarix s označením SXKD-6A-STP-LSOH-B2ca je vysoce kvalitní stíněný kabel kategorie 6A, který je určený pro provoz vysokorychlostních ethernetových protokolů, včetně 10GBASE-T. Konstrukce kabelu je U/FTP, typ pláště LSOH s třídou reakce na oheň B2ca-s1,d1,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97 %. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Odkazy" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován v systému posuzování vlastností AVCP 1+ a rovněž splňuje vyhlášku MV ČR č. 23/2008 resp. vyhlášku č. 268/2011 o technických podmínkách požární ochrany staveb a je vhodný pro způsoby použití odpovídající kabelu s touto třídou reakce na oheň, které jsou definovány v Příloze č. 2 těchto vyhlášek. Stejně jako ostatní kabely Solarix, je i kabel SXKD-6A-STP-LSOH-B2ca značen metráží po 1 m v rozsahu od 0 do 500 m. Kabel je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Technické parametry

Kategorie: CAT6A
Podporované protokoly: 10GBASE-T a nižší
Stínění: fólie kolem každého páru
Šířka pásma: 500 MHz
Typ a velikost vodiče: měděný drát 0,56 mm ± 0,005 mm
Izolace a průměr vodiče s izolací: skin-foam-skin PE 1,33 mm
Třída reakce na oheň; typ pláště: B2ca-s1,d1,a1; LSOH
Barva pláště: oranžová RAL 2003
Průměr kabelu: 7,6 mm
Váha: 55,4 kg/km
NVP: 75 %
Propagation delay: 480 ns/100 m
Delay skew: nižší než 45 ns/100 m
Skladovací teplota: -20 °C až 60 °C
Provozní teplota: -20 °C až 60 °C
Teplota při instalaci: 0 °C až 50 °C
Balení: 500 m, dřevěná cívka
Rozměry balení (průměr x výška): 380 mm x 390 mm
Počet balení na paletě: 27 cívek

KABEL PATCH UTP kat. 5e, 5.0m s ochranou žlutý GEMBIRD

PP12-5M/Y Yellow Patch cord cat. 5E molded strain relief 50u" plugs, 5 m

Patch cord with moulded strain relief 50u" 8P8C plugs, 5 meters
Yellow color


Detaily balení

Q'ty in crtn, pcs: 60
Crtn volume, CUM: 0.02576
Crtn weight, kgs: 7.2
Country of origin: CN
Barcode: 8716309038386
Customs code: 8544429090
Trade Mark: No-name



Certifikát

CE Certificate (pdf file)

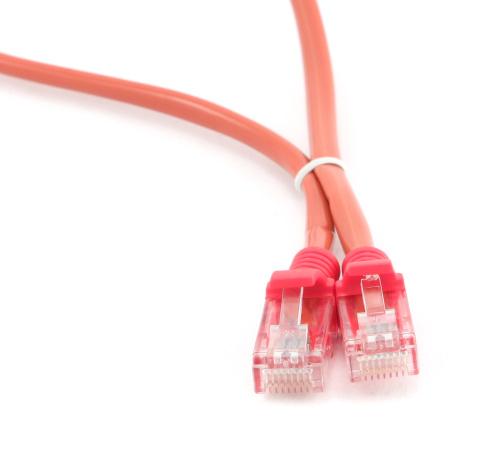

KABEL PATCH UTP kat. 5e, 5.0m s ochranou červený GEMBIRD

PP12-5M/R Red Patch cord cat. 5E molded strain relief 50u" plugs, 5 meters

Patch cord with moulded strain relief 50u" 8P8C plugs, 5 meters
Red color

Detaily balení

Q'ty in crtn, pcs: 60
Crtn volume, CUM: 0.02576
Crtn weight, kgs: 7.2
Country of origin: CN
Barcode: 8716309038379
Customs code: 8544429090
Trade Mark: No-name



Certifikát

CE Certificate (pdf file)

KABEL PATCH FTP kat. 5e, 2.0m červený stíněný s ochranou a opletením GEMBIRD

PP22-2M/R Red FTP Patch cord molded strain relief 50u" plugs, 2 meters
Features

Foil shielded twisted pair patch cord

Specifications

Moulded strain relief
50u" gold plated contacts
8P8C plugs
0.5 meters

Packing Details

Q'ty in crtn, pcs: 80
Crtn volume, CUM: 0.02052
Crtn weight, kgs: 6.5
Country of origin: CN
Barcode: 8716309052047
Customs code: 8544429000

KABEL PATCH FTP kat. 5e, 0.5m černý stíněný s ochranou a opletením GEMBIRD

PP22-0.5M/BK Black FTP Patch cord molded strain relief 50u" plugs, 0.5 meter
Features

Foil shielded twisted pair patch cord

Specifications

Moulded strain relief
50u" gold plated contacts
8P8C plugs
0.5 meters

Packing Details

Q'ty in crtn, pcs: 350
Crtn volume, CUM: 0.039546
Crtn weight, kgs: 10
Country of origin: CN
Barcode: 8716309051972
Customs code: 8544429000

KABEL PATCH FTP kat. 5e, 15.0m šedý stíněný s ochranou a opletením GEMBIRD

PP22-15M FTP Patch cord molded strain relief 50u" plugs, 15 meters
FTP Patch cord with moulded strain relief 50u" 8P8C plugs, 15 meters
Packing Details

Q'ty in crtn, pcs: 20
Crtn volume, CUM: 0.029696
Crtn weight, kgs: 10
Country of origin: CN
Barcode: 8716309045315
Customs code: 8544429000

KABEL PATCH UTP kat. 5e, 0.5m s ochranou modrý GEMBIRD

PP12-0.5M/B Blue Patch cord cat. 5E molded strain relief 50u" plugs, 0.5 m
Patch cord with moulded strain relief, 50u" 8P8C plugs, 0.5 meter
Packing Details

Q'ty in crtn, pcs: 200
Crtn volume, CUM: 0.021645
Crtn weight, kgs: 6
Country of origin: CN
Barcode: 8716309038539
Customs code: 8544429000

KABEL PATCH UTP kat. 5e, 0.5m s ochranou zelený GEMBIRD

PP12-0.5M/G Green Patch cord cat. 5E molded strain relief 50u" plugs, 0.5 m
Patch cord with moulded strain relief, 50u" 8P8C plugs, 0.5 meter
Packing Details

Q'ty in crtn, pcs: 200
Crtn volume, CUM: 0.0224
Crtn weight, kgs: 6
Country of origin: CN
Barcode: 8716309038577
Customs code: 8544429000
